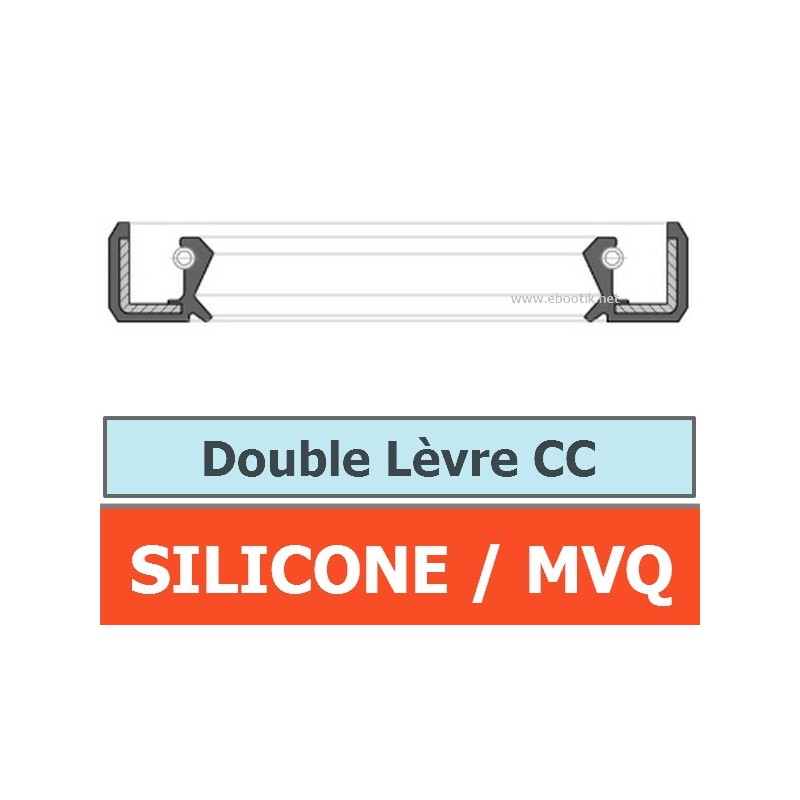

JOINT 22x34x6 CC / DOUBLE LEVRE MVQ
DIAMETRE INTERIEUR = 22 mm
DIAMETRE EXTERIEUR = 34 mm
EPAISSEUR = 6 mm
MATIERE : SILICONE / MVQ
TEMPERATURES = -60°C A +200°C

Bague à Lèvre MVQ / Silicone
• Couleur : Orange
• Températures (en continu) : -60 à +200°C
• Utilisation : Contact Alimentaire / Températures très élevées / …
• Dureté standard : 70 Shores
• Version FDA / Alimentaire : Oui (sur demande)

Présentation :

• Ces joints sont souvent désignés dans les milieux de l'automobile et de la motocyclette sous le nom de joints SPI
• Le montage est relativement délicat, et le démontage encore plus, étant donné qu'il ne faut provoquer aucun endommagement

Présentation : ce type de joint comporte en général :

• Une armature métallique qui lui confère une certaine rigidité
• Une lèvre intérieure qui réalise l'étanchéité du fluide intérieur et frotte sur l'arbre
• Un ressort qui assure le contact de cette lèvre sur l'arbre
• Une lèvre extérieure anti-poussière (dans certains cas)
• Une enveloppe extérieure en élastomère qui assure une étanchéité statique avec le carter (en générale)

Données d'utilisation :

• Les joints à lèvre sont généralement emmanchés ou collés dans le carter, beaucoup plus rarement sur l'arbre
• Il faut se méfier de la création de chaleur dans la zone de frottement
• Pression de 3 à 10 bars
• Vitesse linéaire V = 20 m/s maximum en l'absence de pression
• Rugosité de l'arbre Ra < 0,3
• Ces joints doivent impérativement être centrés et appuyés avec soin contre une surface perpendiculaire à l'arbre, un montage de travers, même légèrement, crée très vite une fuite, de même que la moindre rayure de l'arbre

-

Rappel rapide des différentes Matières :

-

NBR / Nitrile
• Couleur : Noir
• Température (en continu) : -30 à +70°C
• Matière d'entrée de gamme et générale
• Utilisation : Eau / Air / Huile / Graisse / …
• Dureté standard : 70 Shores

FPM / Viton
• Couleur : Marron
• Températures (en continu) : -15 à +170°C
• Matière haut de gamme
• Utilisation : Produits chimiques et agressifs / Liquide de frein / Essence / Températures élevées / …
• Dureté standard : 70 Shores
• Ressort en INOX par défaut
• Version FDA / Alimentaire : Oui (sur demande)

MVQ / Silicone
• Couleur : Orange
• Températures (en continu) : -60 à +200°C
• Utilisation : Contact Alimentaire / Températures très élevées / …
• Dureté standard : 70 Shores
• Version FDA / Alimentaire : Oui (sur demande)

FFPM / FFKM
• UNIQUEMENT SUR DEMANDE
• Températures (en continu) : -15 à +250°C
• Matière très haut de gamme
• Utilisation : Produits chimiques et agressifs / Liquide de frein / Essence / Températures très élevées / …
• Dureté standard : 80 Shores
