PLOT FEMELLE/FEMELLE 15x20 M5

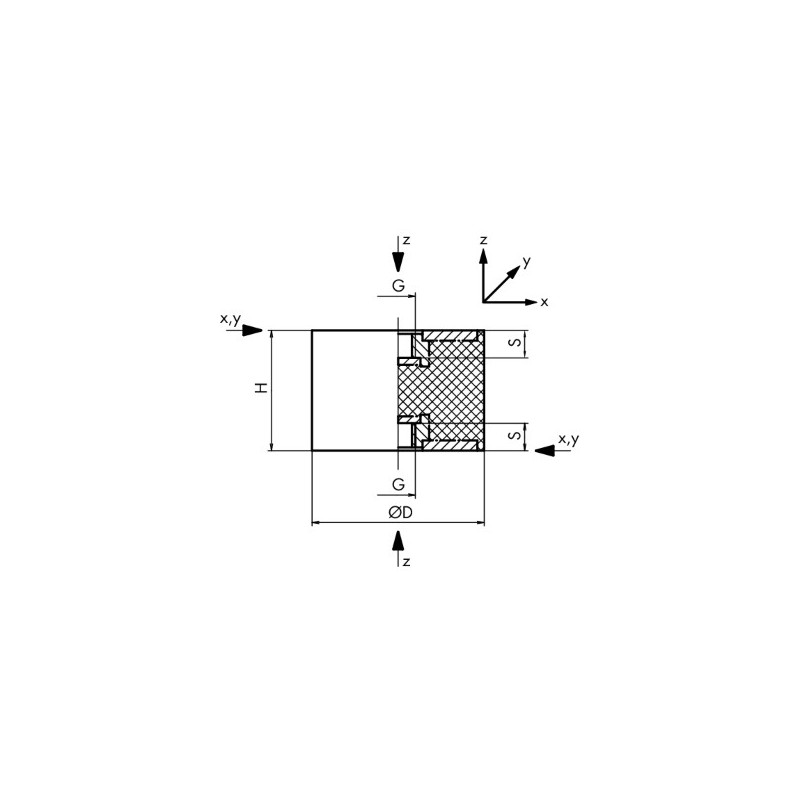

DIAMETRE (D) = 15 mm
HAUTEUR (H) = 20 mm
FILETAGE/TARAUDAGE (G) : M5
PROFONDEUR TARAUDAGE (s) = 5.0 mm
Force de pression = 90 Newton (10 Newton = 1 Kilo)
Flèche s z = 1.1 mm
Constante de rappel cz = 85.0
Constante de rappel c x.y = 275.0
NORME : Plots Anti-Vibratoire

• Forme : Femelle/Femelle DIN 95363

• Matériau élastomère : NR, noir

• Matériau pièce de liaison : S235JR zingué, chromatisé (exempt de CR VI)

• Dureté : approx. 55 Shore A

• Tolérance : DIN 2768-c / DIN ISO 3302-1 M3 / DIN ISO 4759-1 Class A

• Température d'utilisation : de -30 à 80 °C

• Directives UE : 2002/95/EC (RoHS)

• Note pour dureté : Caractéristiques élastiques font foi.

• Attention : Les plots cylindriques avec tige filetée des deux côtés peuvent être soumis à des contraintes de compression et de cisaillement, mais jamais de traction.

• Application : Pour fixations élastiques et assemblages antivibratoires
