Retrouvez l'étanchéité sous toutes ses formes dans cette catégorie :

Joint Torique
Bague à Lèvre / Joint Spi
Joint Hydraulique
Corde Ronde
Corde Carrée
Corde Mousse
Joint Quatre Lobes X-Ring
Joints V-Ring
Joint Aseptique / Laiterie D-Ring
Rondelles Cuivre / Fibre / Aluminium
Bague BS
Bague Anti-extrusion
…

JOINTS JOINTS

JOINTS

Voir le Descriptif

FOURNITURES,INDUSTRIELLES,PIECES,DETACHEES,JOINTS,TORIQUES,NITRILE,NBR,VITON,SILICONE,FKM,FPM,MVQ,EPDM,PTFE,TEFLON

JOINTS TORIQUES NITRILE (NBR), VITON, SILICONE

TORIQUES JOINTS D-RING ASEPTIQUE FDA
pour RACCORDS

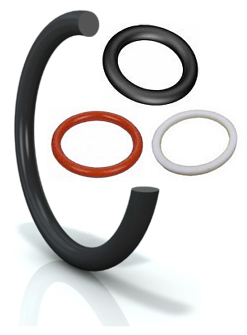

La gamme des joints toriques et bagues anti-extrusion

NBR / Nitrile
FPM / Viton
MVQ / Silicone
EPDM
PTFE / Teflon
FFPM / FFKM
PU / Polyuréthane (sur demande)
Autres matières sur demande …

Présentation :

Bagues de section circulaire en élastomère moulé sous pression
On utilise le NBR / Nitrile en qualité standard mais aussi des silicones, des élastomères fluorés, etc...
L'étanchéité est réalisée par le serrage initial et la pression du fluide

Données d'utilisation :

Peu encombrants
Conviennent pour de nombreux fluides
Faible coût de revient
Supportent de fortes pressions : 500 bars avec certaines précautions
Usinage du logement parfois coûteux
Etat de surface Ra < 1,6
Chromage pour forte pression
Phénomène d'extrusion à combattre

Description rapide des différentes Matières :

NBR / Nitrile

Température (en continu) : -30 à +70°C
Matière d'entrée de gamme et générale
Utilisation : Eau / Air / Huile / Graisse / …
Dureté standard : 70 Shores
Version FDA / Alimentaire : Non (sauf grande quantité)

FPM / Viton

Températures (en continu) : -15 à +170°C
Matière haut de gamme
Utilisation : Produits chimiques et agressifs / Liquide de frein / Essence / Températures élevées / …
Dureté standard : 70 Shores
Version FDA / Alimentaire : Oui (sur demande)

EPDM

Températures (en continu) : -40 à +120°C
Matière qui résiste très bien aux agents atmosphériques
Utilisation : Eau / Air / Exposition au soleil / Ultra-Violet / Ozone / Températures assez élevées / …
Dureté standard : 70 Shores
Version FDA / Alimentaire : Oui (sur demande)

MVQ / Silicone

Températures (en continu) : -60 à +200°C
Utilisation : Contact Alimentaire / Températures très élevées / …
Dureté standard : 70 Shores
Version FDA / Alimentaire : Oui (sur demande)

PTFE / Teflon

Températures (en continu) : -150 à +250°C
Matière résistant à tous les produits chimique
Matière très dure et NON élastique
Utilisation : Chimie / Glissement / Températures très élevées / …
Dureté standard : 50 Shores D
Version FDA / Alimentaire : Oui (sur demande)

FFPM / FFKM

UNIQUEMENT SUR DEMANDE
Températures (en continu) : -15 à +250°C
Matière très haut de gamme
Utilisation : Produits chimiques et agressifs / Liquide de frein / Essence / Températures très élevées / …
Dureté standard : 80 Shores
Version FDA / Alimentaire : Non

PU / Polyuréthane

Températures : -30 à +95°C
Couleur : Bleu / Orange / Rouge / Blanc (mais jamais noir)
Utilisation : Pressions élevées / …
Dureté standard : 94 Shores

TORIQUES JOINTS D-RING ASEPTIQUE FDA pour RACCORDS

JOINTS TORIQUES

CORDE,NITRILE,SILICONE,VITON,EPDM,PARABLOND

CORDE NITRILE / SILICONE / VITON / EPDM / PARABLOND

CORDES JOINTS D-RING ASEPTIQUE FDA
pour RACCORDS

Aperçu de la gamme des Cordes pour confection de joints collés

Rond
Carré

NBR / Nitrile
FPM / Viton
MVQ / Silicone
EPDM
NR / Parablond
Mousse
Autres matières sur demande …

Présentation :

Corde de section ronde ou carrée en élastomère extrudé
On utilise le NBR / Nitrile en qualité standard mais aussi des silicones, des élastomères fluorés, etc...
L'étanchéité est réalisée par le serrage initial et la pression du fluide

Données d'utilisation :

Pour joints statiques exclusivement (conseillé)
Collage par colle cyano principalement (en dehors des versions Silicone > collage silicone dans ce cas)
Conviennent pour de nombreux fluides
Faible coût de revient

Description rapide des différentes Matières :

NBR / Nitrile

Température (en continu) : -30 à +70°C
Matière d'entrée de gamme et générale
Utilisation : Eau / Air / Huile / Graisse / …
Dureté standard : 70 Shores

FPM / Viton

Températures (en continu) : -15 à +170°C
Matière haut de gamme
Utilisation : Produits chimiques et agressifs / Liquide de frein / Essence / Températures élevées / …
Dureté standard : 70 Shores
Version FDA / Alimentaire : Oui (sur demande)

EPDM

Températures (en continu) : -40 à +120°C
Matière qui résiste très bien aux agents atmosphériques
Utilisation : Eau / Air / Exposition au soleil / Ultra-Violet / Ozone / Températures assez élevées / …
Dureté standard : 70 Shores
Version FDA / Alimentaire : Oui (sur demande)

MVQ / Silicone

Températures (en continu) : -60 à +200°C
Utilisation : Contact Alimentaire / Températures très élevées / …
Dureté standard : 70 Shores
Version FDA / Alimentaire : Oui (sur demande)

NR / PARABLOND (caoutchouc naturel)

Températures : -55 à +80°C
Utilisation : Très bonne résistance à l'abrasion / …
Dureté standard : 50/60 Shores

CR / Chloroprène

Températures : -40 à +100°C

CORDES JOINTS D-RING ASEPTIQUE FDA pour RACCORDS

CORDE

FOURNITURES,INDUSTRIELLES,PIECES,DETACHEES,JOINT,BAGUE,LEVRE,,JOINT,SPI

BAGUE A LEVRE / JOINTS SPI NBR/NITRILE

BAGUES A LEVRE JOINTS D-RING ASEPTIQUE FDA
pour RACCORDS

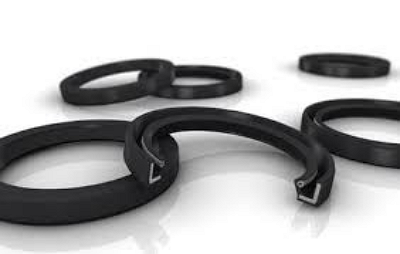

La gamme des Bagues à lèvre / Joints Spi

NBR / Nitrile (Noir)
FPM / Viton (Marron)
MVQ / Silicone (Orange)
Autres matières sur demande …

Présentation :

Ces joints sont souvent désignés dans les milieux de l'automobile et de la motocyclette sous le nom de joints SPI
Le montage est relativement délicat, et le démontage encore plus, étant donné qu'il ne faut provoquer aucun endommagement

Présentation : ce type de joint comporte en général :

Une armature métallique qui lui confère une certaine rigidité
Une lèvre intérieure qui réalise l'étanchéité du fluide intérieur et frotte sur l'arbre
Un ressort qui assure le contact de cette lèvre sur l'arbre
Une lèvre extérieure anti-poussière (dans certains cas)
Une enveloppe extérieure en élastomère qui assure une étanchéité statique avec le carter (en générale)

Données d'utilisation :

Les joints à lèvre sont généralement emmanchés ou collés dans le carter, beaucoup plus rarement sur l'arbre
Il faut se méfier de la création de chaleur dans la zone de frottement
Pression de 3 à 10 bars
Vitesse linéaire V = 20 m/s maximum en l'absence de pression
Rugosité de l'arbre Ra < 0,3
Ces joints doivent impérativement être centrés et appuyés avec soin contre une surface perpendiculaire à l'arbre, un montage de travers, même légèrement, crée très vite une fuite, de même que la moindre rayure de l'arbre

Description rapide des différentes Matières :

NBR / Nitrile

Couleur : Noir
Température (en continu) : -30 à +70°C
Matière d'entrée de gamme et générale
Utilisation : Eau / Air / Huile / Graisse / …
Dureté standard : 70 Shores

FPM / Viton

Couleur : Marron
Températures (en continu) : -15 à +170°C
Matière haut de gamme
Utilisation : Produits chimiques et agressifs / Liquide de frein / Essence / Températures élevées / …
Dureté standard : 70 Shores
Ressort en INOX par défaut
Version FDA / Alimentaire : Oui (sur demande)

MVQ / Silicone

Couleur : Orange
Températures (en continu) : -60 à +200°C
Utilisation : Contact Alimentaire / Températures très élevées / …
Dureté standard : 70 Shores
Version FDA / Alimentaire : Oui (sur demande)

FFPM / FFKM

UNIQUEMENT SUR DEMANDE
Températures (en continu) : -15 à +250°C
Matière très haut de gamme
Utilisation : Produits chimiques et agressifs / Liquide de frein / Essence / Températures très élevées / …
Dureté standard : 80 Shores

BAGUES A LEVRE JOINTS D-RING ASEPTIQUE FDA pour RACCORDS

BAGUE A LEVRE/JOINTS SPI

JOINT,HYDRAULIQUE,POUR,MOUVEMENTS,LINEAIRES,JOINTS,POLYURETHANE,COMPOSITES,RACLEURS,DE,SORTIE,DE,TIGE,TETE,DE,PISTON,JOINTS,U,DE,PISTON

JOINT HYDRAULIQUE POUR MOUVEMENTS LINEAIRES / JOINTS POLYURETHANE

JOINT HYDRAULIQUE JOINTS D-RING ASEPTIQUE FDA
pour RACCORDS

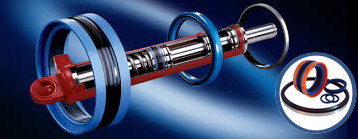

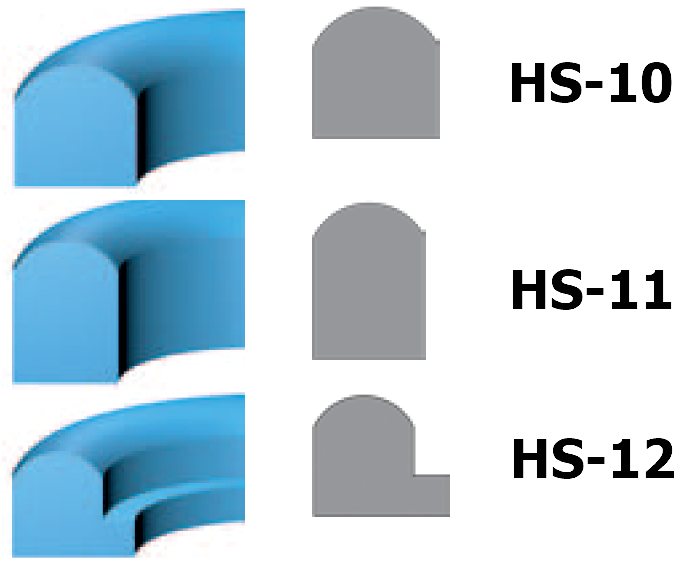

Retrouvez ici toutes les types de joints hydrauliques :

Joints Racleurs
Joint U de piston
Joint Tête de piston
Joint Composites
Joints Chevrons
Segments/Bagues de guidage
…

JOINT HYDRAULIQUE JOINTS D-RING ASEPTIQUE FDA pour RACCORDS

JOINT HYDRAULIQUE

FOURNITURES,INDUSTRIELLES,PIECES,DETACHEES,JOINT,BAGUE,LEVRE,,JOINT,SPI

JOINTS DIVERS / SPECIFIQUES

JOINTS DIVERS / SPECIFIQUES JOINTS D-RING ASEPTIQUE FDA
pour RACCORDS

Les joints plutôt spécifiques ou que vous nous avez demandé

Matière peu courante
Forme/Profil peu utilisé
Dimension(s) hors standard
…

Mais il y a peut-être celui qu'il vous faut ...

JOINTS DIVERS / SPECIFIQUES JOINTS D-RING ASEPTIQUE FDA pour RACCORDS

JOINTS DIVERS

JOINTS,QUATRE,LOBES

JOINTS QUATRE LOBES

QUATRE LOBES JOINTS D-RING ASEPTIQUE FDA
pour RACCORDS

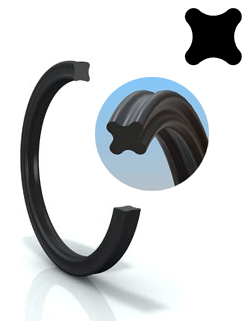

Joints Quatre Lobes / X-Ring / Quad-Ring / Quadrilobes

NBR / Nitrile
FPM / Viton

Présentation :

Le joint de section « carrée » comporte deux lèvres actives sur chaque pièce
L'élasticité de ces dernières assure l'étanchéité au repos
Sous pression, les lèvres sont plaquées sur la surface de contact

Données d'utilisation :

Durée de vie plus élevée que celle du joint torique
Meilleur comportement en translation
Etanchéité pour tige ou piston
Pression de 100 à 400 bars
Vitesse inférieur à 0.5 m/s

Rappel rapide des différentes Matières :

NBR / Nitrile

Température (en pointe) : -30 à +95°C

FPM / Viton

Températures (en pointe) : -20 à +200°C

QUATRE LOBES JOINTS D-RING ASEPTIQUE FDA pour RACCORDS

JOINTS QUATRE LOBES

JOINTS,VRING,VA,VE,VL,VS

JOINTS V-RING VA - VE - VL - VS

V-RING JOINTS D-RING ASEPTIQUE FDA
pour RACCORDS

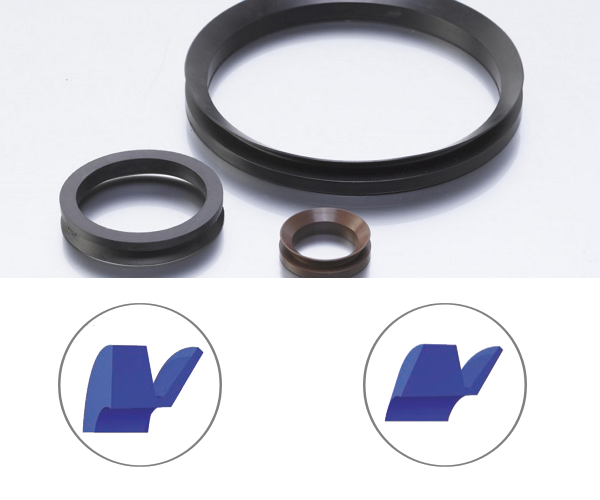

Joints V-Ring

NBR / Nitrile
FPM / Viton

VA / VE / VL / VS

Présentation :

Ces joints sont montés sur l'arbre et frottent sur la surface du carter

Données d'utilisation :

Protection des roulements à rotule
Rugosité de la surface d'appui de 0,3 à 3 µm
Excentration importante 0,4 à 36 mm
Obliquité possible jusqu'à 4°
Vitesse linéaire V = 12 m/s maxi si le joint tourne avec l'arbre, V = 20 m/s maxi si c'est le carter qui tourne (pas d'effet d'inertie sur la lèvre)

Rappel rapide des différentes Matières :

NBR / Nitrile

Température (en pointe) : -30 à +95°C

FPM / Viton

Températures (en pointe) : -20 à +200°C

V-RING JOINTS D-RING ASEPTIQUE FDA pour RACCORDS

JOINTS V-RING VA - VE -
VL - VS

JOINTS,BOUCHONS,VK

JOINTS BOUCHONS VK

BOUCHONS VK JOINTS D-RING ASEPTIQUE FDA
pour RACCORDS

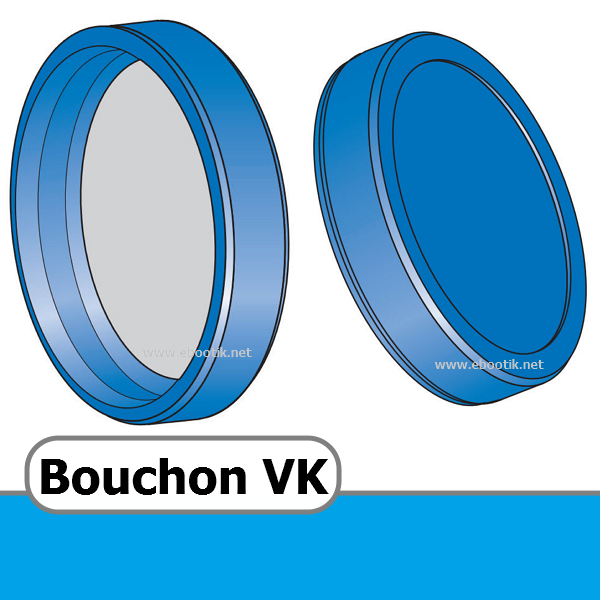

Joints Bouchons VK

NBR / Nitrile – 70°C

Présentation :

Ces joints permettent essentiellement l'obturation des sorties d'arbres

BOUCHONS VK JOINTS D-RING ASEPTIQUE FDA pour RACCORDS

JOINTS BOUCHONS VK

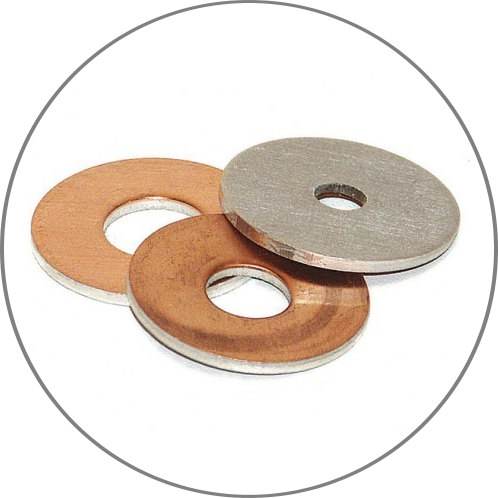

RONDELLES,CUIVRE,FIBRE,ALUMINIUM

RONDELLES CUIVRE / FIBRE / ALUMINIUM

RONDELLES JOINTS D-RING ASEPTIQUE FDA
pour RACCORDS

Joints Rondelles

Cuivre / CU
Fibre / FI
Aluminium / AL

Présentation :

Les rondelles métalliques écrasées ou coulées (0.5 à 1 mm) conviennent jusqu'à 70 bars (7 Mpa)
Les rondelles en fibres liées par un élastomère conviennent pour des pressions pouvant atteindre 40 bars entre des surfaces planes, jusqu'à 150 bars avec emboîtement
Utilisation Statique

RONDELLES JOINTS D-RING ASEPTIQUE FDA pour RACCORDS

RONDELLES CUIVRE / FIBRE
/ ALUMINIUM

BAGUES,BS,BSC

BAGUES BS et BSC

BAGUES BS et BSC JOINTS D-RING ASEPTIQUE FDA
pour RACCORDS

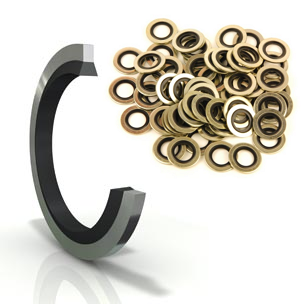

Joints Bagues BS (sans centrage) et BSC (avec centrage)

NBR / Nitrile
FPM / Viton

Acier (la version standard)
INOX (sur demande)

Présentation :

Un anneau de caoutchouc de section trapézoïdale, collé dans une bague en acier, se déforme en deux lèvres lors du serrage
Solution simple et fiable
L'élastomère est protégé lors du serrage
Exige une surface de contact propre

Données d'utilisation :
